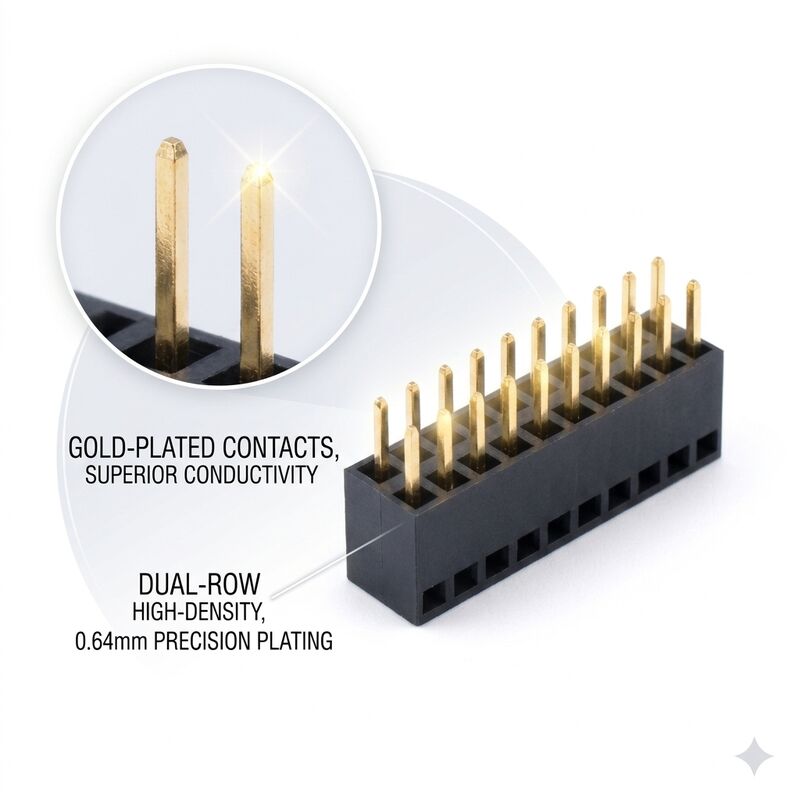

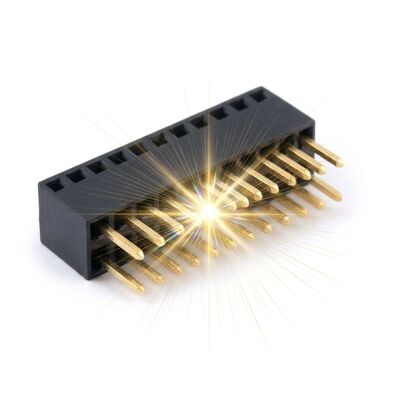

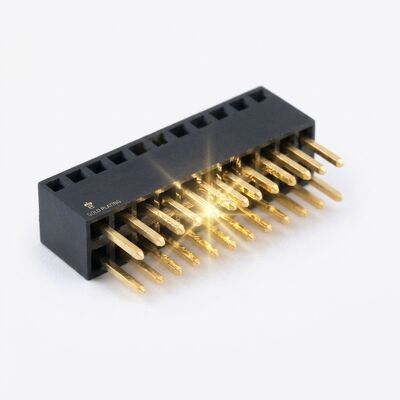

0.8mm Pitch İnce Pitch Asma Dişi Başlık Konektörü Çift Sıralı 2x30P İstifleme PCB Soketi

İki kartın yalnızca birkaç milimetre kalınlığında bir muhafaza içine istiflenmesi gerektiğinde, konektör aralığı her şeyden önce sınırlayıcı faktör haline gelir. 0,8 mm aralıkta bu çift sıralı dişi başlık, 12 mm'den biraz daha uzun bir gövdeye altmış kontak sığdırır ve tasarımcılara daha küçük PCB'nin ana hattı içinde kalan bir karttan karta arayüz sağlar. El tipi cihazlar, kamera modülleri ve kompakt radyo birimleri tarafından kullanılan yoğunluk sınıfıdır; burada 1,27 mm'lik bir konektör kart kenarını aşar.

İnce aralıklı karttan karta parçalar, düzlemsellik üzerinde yaşar veya ölür. Buradaki her kontak, kontrollü bir kuyruk penceresine sahip kalıplanmış bir hücrede tutulur ve bitmiş kuyruk sırası, gövdenin tam uzunluğu boyunca düzlük için kontrol edilir. Nikel üzerinde 0,38 mikron altın kaplama, düşük eşleştirme kuvvetlerinde temas arayüzünü kararlı tutar; bu önemlidir çünkü yaylar, küçük bir ara katman yığınını lehim eklemlerini zorlamadan elle monte etmeye izin verecek kadar hafif olmalıdır.

• 0,8 mm ince aralık: 12,4 mm gövdede altmış kontak, kompakt PCB'lerin ana hattı içinde kalacak kadar küçüktür.
• Kontrollü düzlemsellik: Her kuyruk kalıplanmış bir pencere ile konumlandırılır ve bitmiş sıra baştan sona düzlük denetiminden geçer.
• Yığın yükseklikleri 4,0 ila 8,0 mm: Birkaç kalıplanmış gövde yüksekliği, kart lehim alanı desenini değiştirmeden yaygın ara katman boşluklarını kapsar.
• Nikel üzerinde altın 0,38 mikron: İnce aralıklı yayların gerektirdiği hafif eşleştirme kuvvetlerinde kararlı düşük dirençli arayüz.
• PA9T yalıtkan: Milimetrenin altındaki temas hücrelerini 260 C reflow ve tekrarlanan termal döngüler boyunca doğru tutar.
• Kılavuz pimleri: Kalıplanmış hizalama pimleri, temaslar devreye girmeden önce eşleşen başlığı ortalar ve ince yayları korur.

0,8 mm aralıklı ara katman konektörleri, kart alanının değerli olduğu ve yüksekliğin muhafaza tarafından sabitlendiği ürünlerde bulunur. El tipi ultrason probları, bir analog ön uç kartını bir dijital işleme kartına bağlamak için bunları kullanır, kamera modülleri sensörden ISP bağlantılarına kadar bunları kullanır ve kompakt radyo birimleri bir RF kartı ile bir bazband kartı arasında bunları kullanır. Ayrıca endüstriyel sensör kafalarında, bir ekran kartını ana kartın üzerine istifleyen satış noktası terminallerinde ve iki kartın bir milimetrenin kesri içinde hizalanması gereken otomotiv kamera muhafazalarında da görünürler.

4,0, 5,0, 6,5 ve 8,0 mm gövde yükseklikleri aynı temas sisteminden mevcuttur ve yığın yüksekliğinin garanti edilmesi için eşleşen bir erkek başlık aynı çizimden fiyatlandırılır. 2 x 10 ila 2 x 40 arasındaki konumlar takım ücreti olmadan üretilir. RF hassasiyetli yığınlar için bir koruyucu kabuk, mekanik tutma için bir tutma tırnağı ve otomatik yerleştirme için bant ve makara ambalajı ekleyebiliriz. Otomotiv programları için kaplama 0,76 mikrona yükseltilebilir ve yalıtkan daha yüksek bir sıcaklık sınıfına taşınabilir ve numune siparişiyle birlikte tam bir ilk makale denetim raporu sunarız.

İnce aralıklı ara katman soketleri, her parçanın kendi yuvasında oturduğu, böylece hiçbir temasın komşusuna dokunmadığı 1000 parçalık antistatik tepsilerde gönderilir. Tepsiler, CNJWY nötr etiketi taşıyan dış kartonlara köpük ara katmanlarla istiflenir ve bu parçalar yalnızca reflow olduğu için her karton nem hassasiyeti seviyesi ile işaretlenir. Brüt ağırlık, hava taşımacılığı için 15 kg ile sınırlandırılır ve deniz taşımacılığı için paletler konteyner nemine karşı streç filmle sarılır. Otomatik hatlar için bant ve makara ambalajı mevcuttur. Her sevkiyatta bir düzlemsellik raporu, bir ilk makale boyutlandırma sayfası ve aynı üretim partisinden alınan bir kaplama kalınlığı sertifikası bulunur.
