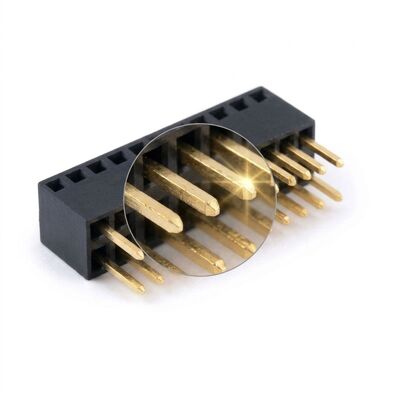

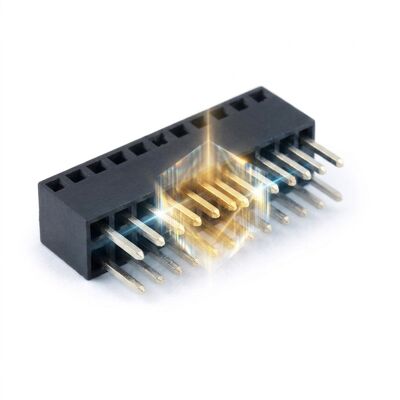

2.54mm Pitch Yüksek Akım 5A Çift Kontak Dişi Başlık Konnektörü Güç PCB Soketi

Çoğu 2.54 mm başlık iki veya üç amper olarak derecelendirilmiştir, bu sinyaller için iyidir ve güç için marjinaldir. Bu varyant, her terminalde bir yerine iki bağımsız yaylı parmak kullanarak, iletken yolu ve normal kuvveti aynı anda ikiye katlayarak, temas başına tavanı 5A'ya yükseltir. Daha kalın 0.30 mm fosfor bronz stok ayrıca, yoğun bir konektör bloğunda akımı sınırlayacak olan sıcaklık artışını düşürür.

Temas daha fazla ısı dağıttığı için, yalıtkan PA9T'ye taşınır ve gövde, hücreler arasında daha geniş hava boşlukları ile kalıplanır, böylece ısı muhafazaya emilmek yerine pin alanından ayrılır. Sonuç, mühendislerin sinyaller için zaten kullandığı aynı 2.54 mm ayak iziyle motor akımı, LED sürücü akımı veya ısıtıcı akımı taşıyan bir konektördür, bu da bunun için yeri olmayan kartlarda ayrı bir terminal bloğunu önler.

• Temas başına 5A: Çift yaylı parmaklar, iletken yolu ve normal kuvveti ikiye katlayarak, standart 3A soketlerin çok üzerinde bir derecelendirme sağlar.
• 0.30 mm fosfor bronz: Daha kalın temas stoğu, sıcaklık artışını düşürerek akım derecesinin yoğun bloklarda kalmasını sağlar.
• Çift temas yayları: İki bağımsız parmak, biri gevşerse basıncı koruyarak titreşim altında güvenilirliği artırır.
• PA9T yüksek sıcaklık gövdesi: Temas hücrelerinin etrafında yumuşama olmadan 125 C ortam çalışmasını ve 260 C yeniden akışını kaldırır.
• Açık hücre hava akışı: Daha geniş kalıplanmış boşluklar, ısının yalıtıcıya emilmek yerine pin alanından kaçmasına izin verir.
• Aynı 2.54 mm ayak izi: PCB lehim desenini veya eşleşen direği değiştirmeden standart bir sinyal başlığının yerini alır.

Yüksek akımlı 2.54 mm başlıklar, bir kartın vidalı terminal eklemeden güç taşıması gereken yerlerde kullanılır. Motor sürücü kartları, faz akımını bir güç aşamasına aktarmak için bunları kullanır, LED aydınlatmalar, bir sürücü kartı ile bir ışık motoru kartını köprülemek için bunları kullanır ve pil yönetim sistemleri, hücre demeti akımını ölçüm PCB'sine getirmek için bunları kullanır. Ayrıca, bir röle kartının dirençli yükleri beslediği ısıtma kontrolörlerinde ve yüksek ortam sıcaklıklarına dayanması gereken raylı sinyal modüllerinde de bulunurlar. Her durumda, konektör montajı servis edilebilir tutarken birkaç amper taşır.

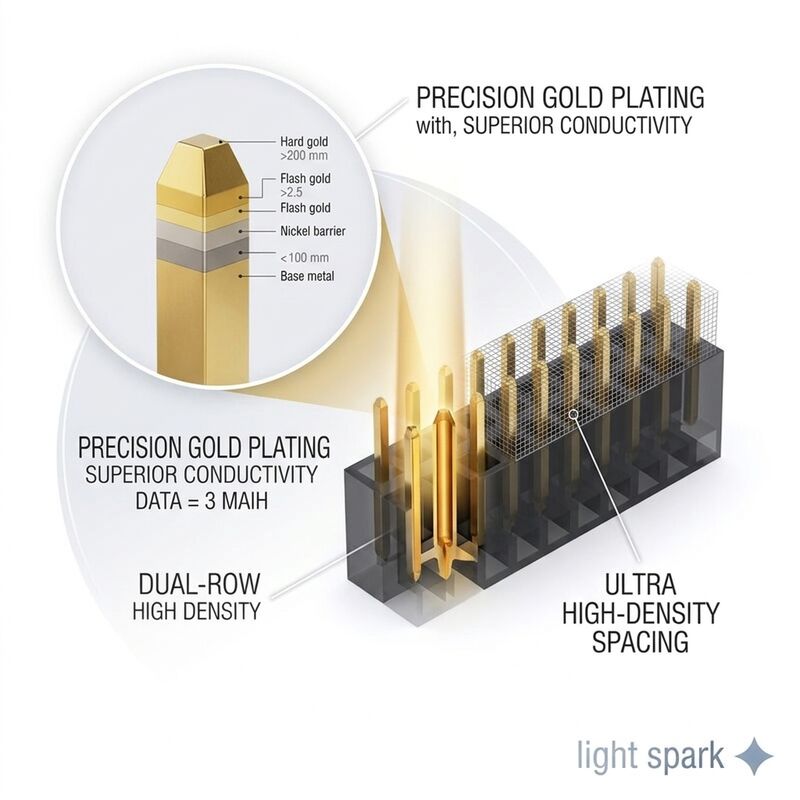

Teması akım profilinize göre ayarlayabiliriz: daha kalın kaplamalı 6A'lık bir varyant mevcuttur ve bir güç çifti ve kalan pozisyonlar standart sinyal kontakları olarak talep üzerine üretilir. 2 x 2 ila 2 x 20 arasındaki pozisyonlar, takım ücreti olmadan şeritten kesilir. Opsiyonel özellikler arasında ters güç girişini önlemek için polarizasyon duvarı, anahtarlı ilk pozisyon, yüksek güvenilirlik programları için 0.76 veya 1.27 mikron altın kalınlığı ve otomatik montaj için bir konumlandırma pimi bulunur. Mühendislik desteği, ortam sıcaklığınız ve kart bakır alanı için bir akım düşürme eğrisini içerir.

Her anti-statik torbada 1000 adet, nem alıcı ile birlikte, ihracat kartonunda on torba halinde paketlenir. Bu parçalar hizmette ısındığı için, her kartonda o parti için akım düşürme testi kaydına bağlanan üretim lot numarası bulunur. Karton köpükle kaplıdır, böylece temas yayları nakliye sırasında önceden yüklenmez ve iç torba neme karşı ısı ile kapatılır. Brüt ağırlık hava taşımacılığı için 15 kg'ın altında tutulur ve deniz taşımacılığı paletlenir ve streç filmle sarılır. Kendi markalı etiketler, barkodlu kartonlar ve düşme testli ambalajlar mevcuttur. Her sevkiyatta bir temas direnci raporu, bir kaplama kalınlığı sertifikası ve bir sıcaklık artışı testi özeti bulunur.
