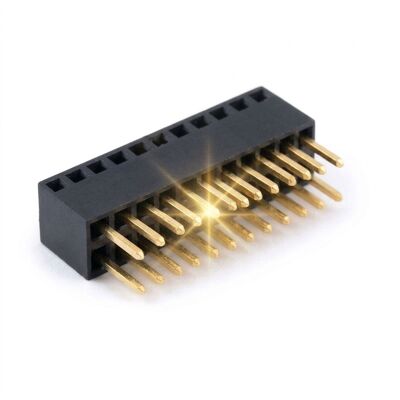

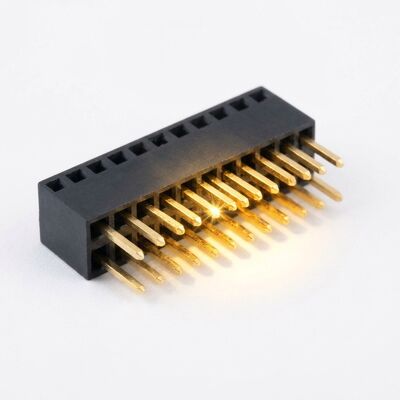

2.54mm Hatveli Çift Sıra Yükseltilmiş 15mm Dişi Konnektör Uzun Bacak İstifleme Soketi

Bazı kartlar birbirine yakın oturamıyor. Bir ekranın arkasında havaya ihtiyacı var, bir güç kademesi soğutucu bloğu için alana ihtiyaç duyuyor veya bir alt kart, ana kart üzerindeki uzun bir elektrolitik kapasitöre takılmamalı. Bu yükseltilmiş 2,54 mm çift sıralı dişi konnektör, 15 mm gövde yüksekliği ve uzatılmış lehim bacakları ile bu sorunu çözerek, tasarımcıların karttan karta boşluğu konektörde ayarlamasına olanak tanır, böylece ara parçalar ve ikinci bir montaj adımı eklenmez.

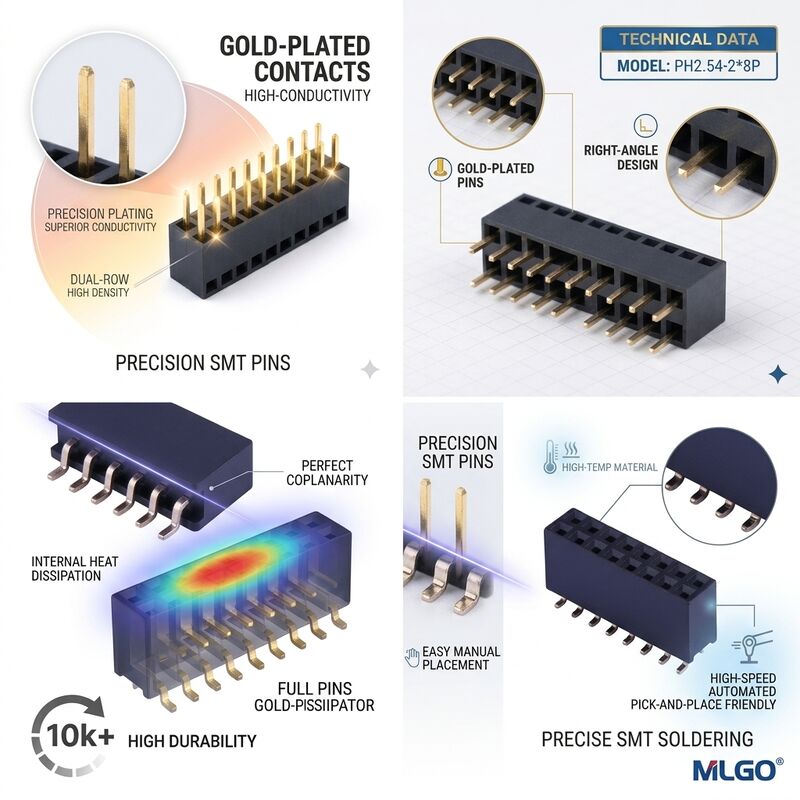

Yalıtkan, standart bir dişi konnektör ile aynı 2,54 mm temas ızgarasını korur, ancak gövdeyi uzun, nervürlü bir kuleye kalıplar. Dikey nervürler, eşleşen bir konnektör açılı olarak takıldığında esnememesini sağlamak için kuleyi sertleştirir ve uzatılmış temas kuyrukları, 1,6 mm kartlardan geçecek ve alt tarafta tam bir lehim boncuğu bırakacak kadar uzundur. Nikel üzerindeki altın kaplama, temas arayüzünü stabil tutarken, uzun gövde derin bir yığının mekanik kaldıraç etkisini emer.

• 15 mm istifleme yüksekliği: Kalıplanmış 15 mm kule, ara parçalar olmadan karttan karta boşluğu sabitler, kart çifti başına bir montaj adımı kazandırır.
• Nervürlü kule geometrisi: Dikey nervürler, yükseltilmiş gövdeyi sertleştirir, böylece açılı takma temas alanını esnetmez.
• Uzatılmış 3 mm lehim bacakları: Uzun kuyruklar 1,6 mm kartlarda tam boncuk bırakır ve alt taraftan dalga lehimleme işlemlerinde lehimlenebilir kalır.
• Tam 2,54 mm ızgara: Temaslar standart hatve üzerinde kalır, bu nedenle parça herhangi bir sıradan çift sıralı erkek konnektör ile eşleşir.
• Nikel üzerinde altın kaplama: Nikel alt kaplama, temas direncini düşük tutar ve bakırın altın katmanına göç etmesini önler.
• Tutarlı takma kuvveti: Dengeli temas yayları, 40 yollu bir yığının bile pres olmadan elle takılabilmesini sağlar.

Yükseltilmiş soketler, kart istiflemenin sessiz iş gücüdür. LCD ve OLED sürücü kartlarını gösterge panellerindeki ana mantık kartının üzerinde tutarlar, iletişim modüllerini güç kaynağındaki manyetiklerden uzağa kaldırırlar ve RF alt kartını gürültülü dijital toprak düzlemlerinden ayırırlar. LED aydınlatma kontrollerinde, hava akışının iki PCB arasında geçebilmesi için sürücü kartını yükseltirler. Endüstriyel muhafazalar, pirinç ara parçalar yerine bunları kullanır çünkü konektör, montaj süresini kısaltan ve hatta bir sabitleme işlemini ortadan kaldıran tek bir yerleştirmede boşluğu ve elektriksel bağlantıyı sağlar.

5,0, 8,5, 11,0, 15,0 ve 20,0 mm gövde yükseklikleri aynı insert ailesinden üretilir, bu nedenle bir tasarımı daha uzun bir yığına geçirmek PCB ayak izini değiştirmez. Kalın arka paneller için lehim kuyruklarını 4,0 mm'ye uzatabilir, pick and place hizalaması için bir yerleştirme pimi kalıplayabilir ve eşleşen konnektörün yalnızca bir yönde takılabilmesi için polarizasyon duvarı ekleyebiliriz. Hacimli programlar için yalıtkan, kartın ikinci bir yeniden akış işleminden geçtiği PA9T'ye taşınabilir ve maliyeti kontrol etmek için temaslar yalnızca eşleşen alanda 0,38 mikron seçici altın ile tedarik edilebilir.

İstifleme soketleri, 1000'li anti-statik torbalarda paketlenir, uzun gövdeler kalıplanmış bir tepsiye yerleştirilir, böylece kuleler üstteki kartonun ağırlığını taşımaz. Her torba, kurutucu ve nem gösterge kartı içerir. İhracat kartonları 15 kg brüt ağırlık için derecelendirilmiştir, CNJWY nötr etiketi ile basılmıştır ve kurcalamaya dayanıklı bant ile kapatılmıştır. Deniz taşımacılığı için, kulelerin nemli bir kapta yük altında deforme olmasını önleyen kenar koruyucularla shrink sarmalanmış yığınlar halinde paletleriz. Özel karton baskısı, kendi markalı etiketler ve barkodlu iç torbalar mevcuttur ve her parti, örneklenen beş parçanın gerçek gövde yüksekliğini kaydeden bir yükseklik ölçer raporu ile gönderilir.
