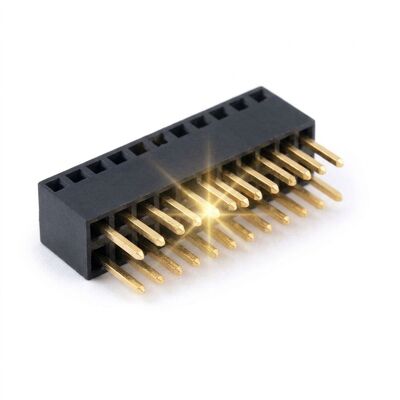

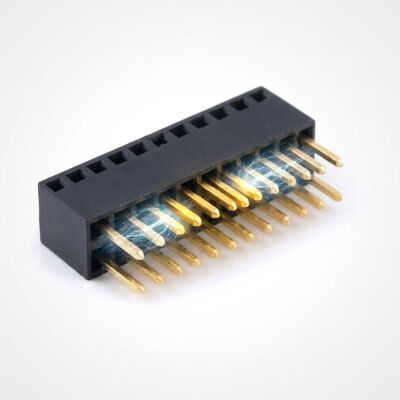

2.54mm Pitch Triple Row Kadın Başlık Bağlayıcısı 3x40P Through Hole Gold Flash PA6T

Kenar alanından çıkan kart tasarımları nadiren daha büyük bir muhafaza gerektirir; aynı alana daha fazla devreyi yığan bir sokete ihtiyaç duyarlar. Bu 2.54 mm hatveli üçlü sıra dişi konnektör, tek bir 7.62 mm genişliğe üç paralel kontak sırası yerleştirir, bu nedenle 120 konumlu bir arayüz, geleneksel bir çift sıralı soketin yalnızca 80 konum için ihtiyaç duyacağı kart alanını kaplar. Ayak izi tanıdık 2.54 mm ızgaranın içinde kalır, bu da mevcut erkek pin başlıklarının, jumper ara parçalarının ve şerit montajlarının eşleşen tarafta yeniden tasarıma gerek kalmadan hala eşleştiği anlamına gelir.

Yalıtkan, kurşunsuz yeniden akışta 260 C'ye dayanabilen ve tekrarlanan termal döngülerden sonra boyutlarını koruyan yüksek sıcaklık poliamidi olan PA6T'den kalıplanmıştır. Her fosfor bronz kontak, nikel alt kaplama üzerinde altın flaş taşır ve montajın hizmet ömrü boyunca kontak direncini 20 miliohmun altında tutar. Kapalı iki noktalı bir kontak yayı, her 0.64 mm kare postu sıkıca kavrar, bu da üçlü sıra parçalarda önemlidir çünkü orta sıra lehimlemeden sonra denetlenmesi en zor olanıdır.

• Üçlü sıra yoğunluğu: 7.62 mm gövde genişliğinde üç kontak sırası, aynı uzunlukta bir çift sıralı sokete göre yüzde 50 daha fazla konum sağlar.
• 2.54 mm ızgara uyumlu: Kontakların standart 2.54 mm hatveye sahip olması, konnektörün sıradan 0.64 mm kare erkek postlar ve anahtarlarla eşleşmesini sağlar.
• Yüksek sıcaklık PA6T gövdesi: UL 94V-0 yalıtkan 260 C yeniden akışa dayanır ve dalga lehimleme sırasında boyutsal olarak kararlı kalır.
• Altın flaş kontaklar: Nikel alt kaplamalı fosfor bronz kontaklar, kontak direncini 20 miliohmun altında tutar ve sürtünme korozyonuna direnç gösterir.
• Kapalı kontak yayı: Dört parmaklı bir yay, her postu her iki yüzeyden kavrar ve orta sıra denetimden gizlendiğinde sinyal bütünlüğünü korur.
• Renk kodlu sıra işaretleyicileri: Üst yüzeydeki kalıplanmış sıra indeksleri, operatörlerin kart yeniden akış fırınına girmeden önce yönlendirmeyi doğrulamasını sağlar.

Üçlü sıra konnektörler, bir kontrol kartının uzunluğunu artırmadan geniş bir paralel veri yolunu devretmesi gereken her yerde görünür. Tipik kurulumlar arasında 96 veya 120 sinyali bir G/Ç kartı ile ana kart arasında yönlendiren endüstriyel PLC arka panelleri, yoğun sıra sürücülerine ihtiyaç duyan LED ekran sürücü panelleri, birden fazla analog kanal taşıyan enstrüman ön uçları ve tek bir girişte tüm prob dizisini aynı anda temas ettirmesi gereken test armatürleri bulunur. Gövde yalnızca 7.62 mm genişliğinde olduğundan, parça el tipi tıbbi cihazlarda ara katman istifleme için de uygundur, burada karttan karta açıklık mevcut bir muhafaza ile belirlenir.

3 x 2'den 3 x 40 konuma kadar uzunluklar ortak bir kontak şeridinden monte edilir, bu nedenle küçük siparişlere takım maliyeti yansıtılmaz. Talep üzerine 0.38, 0.76 veya 1.27 mikron seçici altın kalınlığı sağlayabilir, maliyet duyarlı programlar için yalıtkanı PA9T veya PBT ile değiştirebilir ve eşleşen tarafın tek bir yönlendirmeye ihtiyaç duyduğunda gövdeye bir yerleştirme pimi veya polarizasyon anahtarı kalıplayabiliriz. Mühendislik ekibimiz tam 3D modelleri ve önerilen PCB lehim alanlarını dosyada tutar ve özel ayak izleri için iki iş günü içinde çizim onaylarını döndürür.

Her konnektör, bir kurutucu paketi ve bir nem göstergesi ile birlikte 1000'lik gruplar halinde antistatik koruyucu torbalara sayılır. Torbalar daha sonra CNJWY nötr etiketi taşıyan ihracat sınıfı oluklu kartonlara paketlenir ve pin alanı, hiçbir kontağın karton duvara dayanmaması için kalıplanmış bir köpük ek parçası ile korunur. Karton brüt ağırlığı 15 kg'ın altında kalır, bu da manuel elleçlemeyi uluslararası hava kargo sınırları içinde tutar, deniz taşımacılığı için palet yükleri ise nem kontrolü için streç filmle sarılır ve bağlanır. Dağıtım müşterileri için özel barkod etiketleri, kendi markalı kartonlar ve düşme testli iç ambalajlar mevcuttur. Her parti, aynı üretim partisinden alınan bir boyut raporu, bir kaplama kalınlığı sertifikası ve bir RoHS beyanı ile birlikte gelir.
