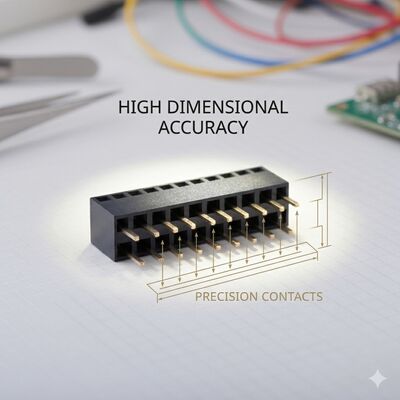

Düşük Profil 1.27MM Pitch Right Angle SMD Kadın Başlık Bağlantısı Çift Satır Altın Flash Ultra-Slim PCB Tasarımı

CNJWY, her milimetre yüksekliğin önemli olduğu ultra ince elektronik ürünler için kesin çözüm olarak tasarlanan Düşük Profilli 1.27MM Adımlı Dik Açılı SMD Dişi Konnektörünü sunar. Sadece 3.5 mm'lik kart üstü profili ile bu konnektör, toplamda 5 mm kadar ince kasalarda yatay karttan karta eşleşmeyi sağlar, bu da onu en yeni nesil ultra taşınabilir dizüstü bilgisayarlar, tablet bilgisayarlar ve ince profilli gömülü sistemler için vazgeçilmez kılar. Dik açılı SMD tasarımı, bağlantıları PCB yüzeyine paralel olarak yönlendirerek geleneksel dikey konnektörlerin dikey istifleme yüksekliği cezasını ortadan kaldırır ve 1.27 mm adım aralığı ile çift sıralı ara bağlantı yoğunluğunu korur. Altın flaş kaplamalı fosfor bronz kontaklar, düşük seviyeli sinyal uygulamalarında güvenilir düşük dirençli bağlantılar sağlarken, PA6T yüksek sıcaklık gövdesi deformasyon olmadan kurşunsuz SMT yeniden akış montajına dayanır. 04P'den 80P'ye kadar çift sıralı konfigürasyonlar, minyatür sensör ara bağlantılarından alan kısıtlı gömülü bilgi işlem platformlarındaki yüksek yoğunluklu paralel veri veri yollarına kadar kapsamlı tasarım esnekliği sunar.

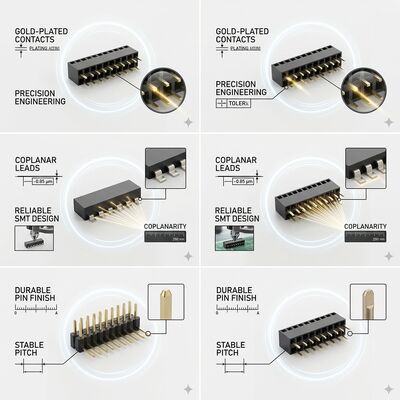

• Ultra Düşük 3.5MM Kart Üstü Profili: PCB yüzeyinin sadece 3.5 mm üzerinde bir yükseklikle, bu konnektör, iç hacmin ciddi şekilde kısıtlı olduğu modern ultrabook'lar, tabletler ve ince IoT ağ geçitlerinin zorlu form faktörü gereksinimlerini karşılayarak toplam kasa kalınlığı 5 mm'ye kadar olan ürün tasarımlarına olanak tanır.
• Dik Açı Alan Optimizasyonu: 90 derecelik yönlendirme, eşleşen konnektörleri yatay olarak yönlendirerek PCB üzerindeki dikey boşluk ihtiyacını ortadan kaldırır. Bu, kart kenarı G/Ç konfigürasyonlarına, yatay yavru kart istiflemeye ve dar kasalarda yan erişimli konnektör yerleşimine olanak tanır.
• SMD Otomatik Montaj: Martı kanadı SMD bacakları, standart lehim pastası baskı ve yeniden akış işlemleri için optimize edilmiştir. Tüm bacaklarda 0,10 mm içinde eş düzlemsellik korunur, bu da 260°C tepe sıcaklıklarında kurşunsuz yeniden akış sırasında tutarlı lehim bağlantısı oluşumunu sağlar.
• 1.27MM İnce Adım Yoğunluğu: 1.27 mm adım, 2.54 mm konnektörlerin iki katı ara bağlantı yoğunluğu sunarak, yaklaşık 50 mm konnektör uzunluğunda 80 konuma kadar çift sıralı konfigürasyonlara olanak tanır ve son derece kompakt PCB düzenlerinde karmaşık sinyal yönlendirmesini destekler.
• Altın Flaş Sinyal Bütünlüğü: Fosfor bronz kontaklar üzerindeki tutarlı altın flaş kaplama, 30mΩ'un altında temas direncini koruyarak, ince tüketici elektroniği ürünlerinde yaygın olarak kullanılan USB, MIPI ve LVDS sinyalleri dahil olmak üzere yüksek hızlı dijital arayüzler için sinyal bütünlüğünü korur.
• PA6T Yeniden Akış Güvenilirliği: Cam elyaf takviyeli PA6T yalıtkan, tam SMT yeniden akış termal döngüsü boyunca hassas 1.27 mm kontak adım toleransını koruyarak, düşük profilli konnektör tasarımlarında eşleşme hatalarına neden olabilecek montaj sonrası hizalama sorunlarını ortadan kaldırır.

Düşük profilli 1.27 mm dik açılı SMD dişi konnektör, yükseklik kısıtlamalarının baskın tasarım düşüncesi olduğu ürünler için özel olarak tasarlanmıştır. Ultra taşınabilir dizüstü bilgisayarlar ve 2'si 1 arada dönüştürülebilir tabletler, şasi kalınlığının konnektör yüksekliğini 4 mm'nin altında sınırladığı dahili karttan karta ara bağlantılar için bu konnektörleri kullanır. M.2 ve mSATA form faktörlerindeki katı hal sürücü (SSD) modülleri, kompakt depolama alt sistemi entegrasyonu için düşük profilli dik açılı konnektörler kullanır. Kamera modülü esnekten karta bağlantıları, sensör hub ara bağlantıları ve ekran sürücü kartı bağlantıları dahil olmak üzere akıllı telefon ve tablet dahili montajları, ultra ince profilden yararlanır. AR/VR başlıkları dahil giyilebilir teknoloji, dahili sensör ve ekran ara bağlantıları için minimum konnektör yüksekliği gerektirir. Kısıtlı montaj ortamlarındaki endüstriyel ince istemciler, dijital tabela oynatıcıları ve fansız gömülü PC'ler, G/Ç kartı bağlantısı için düşük profilli konnektörler kullanır. Ek uygulamalar arasında drone uçuş kontrolörleri, otomotiv bilgi-eğlence modülleri, tıbbi el tipi teşhis cihazları ve muhafaza kalınlığının ürün kullanılabilirliğini ve pazar rekabetçiliğini doğrudan etkilediği taşınabilir test cihazları yer alır.

CNJWY düşük profilli dik açılı SMD konnektörleri, düşük profilli bileşenlerin yüksek hızlı otomatik yerleşimi için özel olarak tasarlanmış bant ve makara ambalajlarda tedarik edilir. Standart makara miktarları, pin sayısına bağlı olarak 800 ila 2.500 parça arasında değişir, 330 mm çapında makaralar 16 mm veya 24 mm genişliğinde taşıyıcı bant üzerine sarılır. Konnektör gövdesindeki vakum alma yüzeyleri, özel alet gerektirmeden standart SMT yerleştirme nozulları tarafından güvenilir kullanım için tasarlanmıştır. Tüm bileşenler, IPC/JEDEC J-STD-020 MSL Seviye 3 standartlarına göre nem bariyerli torbalarda, kurutucu ve HIC göstergeleri ile birlikte sevk edilir. Düşük profilli tasarım, nakliye sırasında bacak deformasyonunu önleyen özel cep geometrisi ile korunur. Her üretim partisi, bacak eş düzlemselliği, 0,10 mm tolerans dahilinde gövde yüksekliği doğrulaması ve kontak hizalama ölçümü için %100 otomatik optik muayeneden geçer. CNJWY, tam UL, SGS, ROHS ve REACH uyumluluğu ile ISO9001:2015 sertifikalı üretim süreçlerini sürdürmektedir. Özel kart üstü yükseklikleri, seçici altın kaplama seçenekleri ve uygulamaya özel yalıtkan renkleri OEM mühendislik ekibimiz aracılığıyla mevcuttur. Standart teslimat 7-10 iş günüdür ve minimum sipariş miktarı 2.000 adettir.
