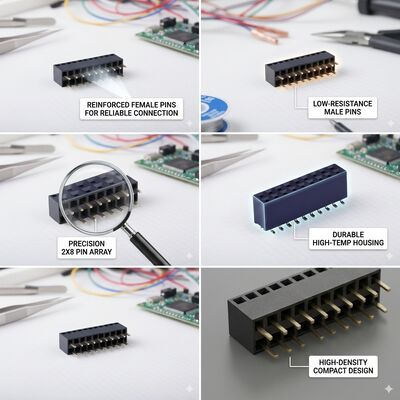

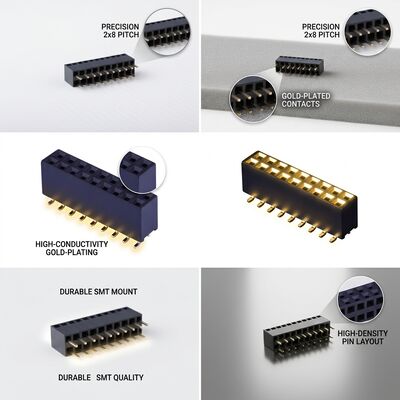

Ultra-Fine 1.0MM Pitch Çift Satır Kadın Başlık Bağlantısı Altın Flash PA6T 04P-80P Yüksek Nitelikli PCB Soketi

CNJWY, bir sonraki nesil taşınabilir ve giyilebilir elektronik cihazlar için minyatürleştirilmiş ara bağlantı teknolojisinin ön saflarında yer alan, son teknoloji Ultra-İnce 1.0MM Hatveli Çift Sıralı Dişi Konnektörünü sunar. Sadece 1.0 mm'lik temas hatvesiyle bu konnektör, geleneksel 2.54 mm'lik konnektörlere göre yaklaşık 2.5 kat daha fazla ara bağlantı yoğunluğu elde ederek, sinyal kanal sayısından ödün vermeden benzeri görülmemiş PCB minyatürleştirmesine olanak tanır. Hassas mühendislikle üretilmiş fosfor bronz kontaklar, güvenilir düşük seviyeli sinyal iletimi için altın flaş kaplamaya sahipken, PA6T yüksek sıcaklık termoplastik gövdesi kurşunsuz yeniden akış montajı yoluyla boyutsal kararlılık sağlar. 04P'den 80P'ye kadar çift sıralı konfigürasyonlar, kompakt sensör füzyon modüllerinden karmaşık sistem-üstü modül arayüzlerine kadar çeşitli uygulamalar için kapsamlı tasarım esnekliği sunar. Optimize edilmiş kurşun paralelliğine sahip SMT sonlandırması, yüksek hacimli otomatik montaj ortamlarında tutarlı lehim bağlantısı oluşumu sağlayarak, bu konnektörü minimum alanda maksimum işlevsellik gerektiren tüketici elektroniği, IoT cihazları ve tıbbi giyilebilir cihazlar için kesin tercih haline getirir.

• Endüstriyel Gelişmiş 1.0MM Minyatürleştirme: 1.0 mm hatve ile bu konnektör, CNJWY dişi konnektör portföyündeki en yüksek ara bağlantı yoğunluğunu elde eder. 40 konumlu çift sıralı bir konnektör, yaklaşık 20 mm x 4 mm PCB alanı kaplayarak, akıllı saatler, kablosuz kulaklıklar ve implante edilebilir tıbbi cihazlar gibi alandan kısıtlı tasarımlarda çok kanallı sinyal yönlendirmesine olanak tanır.
• Hassas Şekillendirilmiş Mikro Kontaklar: Her fosfor bronz kontak, minyatürleştirilmiş geometriye rağmen tutarlı takma ve çıkarma kuvvetlerini korumak için hassas damgalanmıştır. Nikel üzerindeki altın flaş kaplama sistemi, yüzlerce eşleşme döngüsü boyunca düşük seviyeli analog ve yüksek hızlı dijital sinyaller için 30 mΩ'un altında kararlı temas direncini garanti eder.

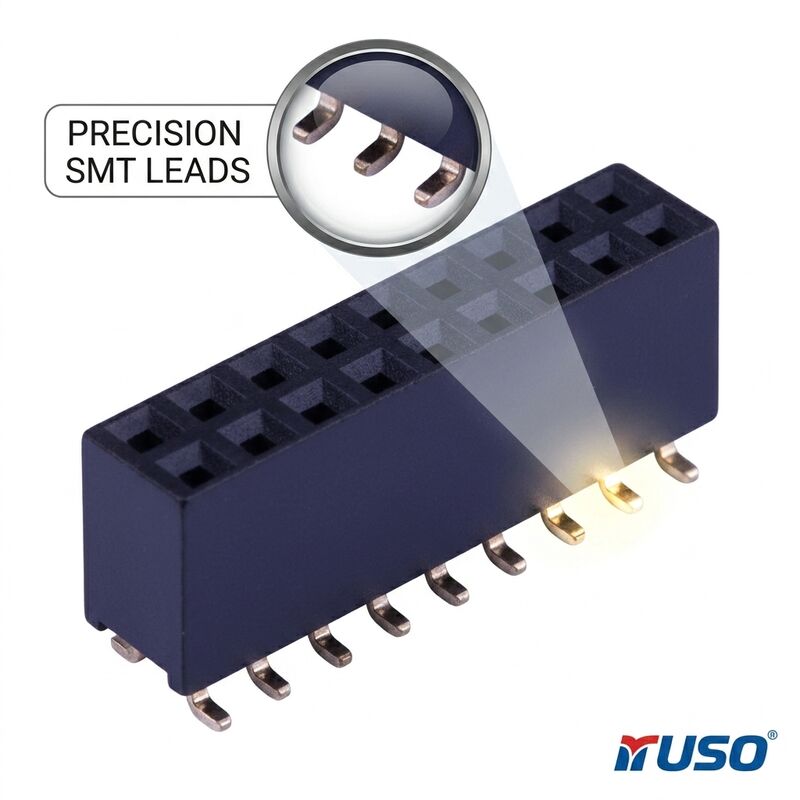

• SMT Otomatik Montaj Hazır: İnce hatveli SMT kurşunları, standart 0201 ve 0402 bileşen yerleştirme işlemleriyle uyumluluk için tasarlanmıştır. Hassas cep boyutlarına ve vakum toplama yüzeylerine sahip bant ve makara ambalajı, tüm büyük ekipman üreticilerinin yüksek hızlı çip yerleştiricileri ve çok fonksiyonlu yerleştiricileri tarafından güvenilir kullanım sağlar.
• PA6T Termal Kararlılık: Cam elyaf takviyeli PA6T yalıtkanı, kurşunsuz yeniden akış termal döngüsü boyunca hassas kontak pozisyon toleransını koruyarak, montaj sonrası 1.0 mm hatveli erkek pin konnektörlerle tutarlı eşleşme hizalaması sağlar.
• Genişletilmiş Sinyal Kanal Sayısı: 80 konuma kadar uzanan çift sıralı konfigürasyonlarla tasarımcılar, tek bir konnektör çifti aracılığıyla 80 adede kadar ayrı sinyal kanalını yönlendirebilir, bu da MIPI kamera arayüzleri, paralel ekran veri yolları ve çok kanallı sensör dizileri dahil olmak üzere karmaşık işlevler için PCB düzenini önemli ölçüde basitleştirir.
• Düşük Profilli İstifleme Çözümü: 5.0 mm'ye kadar düşük eşleşmiş yüksekliğe sahip dikey SMT tasarımı, ultra ince ürün muhafazalarında sıkı karttan karta istiflemeye olanak tanır ve daha ince akıllı telefonlar, tabletler ve taşınabilir tıbbi cihazlar eğilimini destekler.

1.0 mm ultra ince hatveli dişi konnektör, en zorlu elektronik uygulamalarda minyatürleştirmeyi mümkün kılar. Akıllı telefonlar ve tabletler, kamera modülü arayüzleri, ekran esnekten karta bağlantıları ve sensör merkezi ara bağlantıları için bu konnektörleri kullanır. Akıllı saatler, fitness takip cihazları ve artırılmış gerçeklik gözlükleri dahil olmak üzere giyilebilir teknoloji, son derece kompakt muhafazalar içindeki yüksek yoğunluklu ara bağlantılar için konnektörün minimum ayak izine güvenir. Sürekli glikoz monitörleri, işitme cihazları ve giyilebilir EKG yamaları gibi tıbbi cihazlar, konnektörün yaşam kritik uygulamalardaki güvenilirliğinden yararlanır. Çevresel sensör düğümleri, varlık takip etiketleri ve akıllı bina denetleyicileri dahil olmak üzere IoT uç cihazları, modüler sensör entegrasyonu için bu konnektörleri kullanır. Drone ve robotik uygulamalar, kompakt uçuş denetleyicisi ve motor sürücüsü ara bağlantıları için yüksek pin sayısından yararlanır. Ek uygulamalar arasında katı hal sürücüsü (SSD) kart istifleme, kamera gimbal denetleyicileri, taşınabilir spektroskopi enstrümanları ve CubeSat uyduları için minyatürleştirilmiş bilimsel yükler bulunur.

CNJWY 1.0 mm ultra ince hatveli konnektörler, yüksek hızlı otomatik yerleştirme için tasarlanmış bant ve makara ambalajında özel olarak tedarik edilir. Standart makara miktarları, pin sayısına bağlı olarak 1.000 ila 3.000 adet arasında değişir, 16 mm veya 24 mm genişliğinde taşıyıcı bant üzerinde 330 mm çapında makaralar bulunur. Tüm bileşenler, nem bariyerli torbalarda kurutucu ve HIC göstergeleri ile birlikte gönderilir, IPC/JEDEC J-STD-020 MSL Seviye 3 olarak derecelendirilmiştir. ESD-güvenli iletken malzemelere sahip vakumla kapatılmış iç ambalaj, nakliye sırasında ince hatveli kurşunları mekanik hasardan korur. Her üretim partisi, kurşun paralelliği, kontak pozisyon doğruluğu ve lehim pedi bütünlüğü için %100 otomatik optik muayeneden geçer. CNJWY, UL, SGS, ROHS ve REACH uyumluluğu ile ISO9001:2015 sertifikalı üretim sürdürmektedir. Özel kurşun çerçeve tasarımları, seçici altın kaplama seçenekleri ve uygulamaya özel yalıtkan renkleri, özel OEM mühendislik programımız aracılığıyla desteklenir. Standart teslimat 7-10 iş günüdür ve minimum sipariş miktarı 2.000 adettir.
