SMT Yüzeye Montaj 1.27MM Hatve Dişi Konnektör Çift Sıra Altın Flaş PA6T PCB Montajı

CNJWY, yüksek hacimli otomatik PCB montaj ortamları için özel olarak tasarlanmış gelişmiş SMT Yüzey Montaj 1.27MM Adımlı Çift Sıra Dişi Konnektörünü sunar. 1.27 mm ince adım, geleneksel 2.54 mm konnektörlerin iki katı ara bağlantı yoğunluğunu aynı kart ayak izi içinde sunarak, PCB alanının sınırlı olduğu minyatürleştirilmiş elektronikler için ideal bir seçimdir. Her konnektör, kızılötesi veya buharlı faz yeniden akış işlemleri sırasında tutarlı lehim bağlantısı oluşumu için tasarlanmış hassas düz-eşdüzlemli SMT uçlara sahiptir. Fosfor bronz kontaklardaki altın flaş kaplama, güvenilir düşük dirençli elektriksel bağlantılar sağlarken, PA6T yüksek sıcaklık termoplastik gövdesi deformasyon olmadan kurşunsuz yeniden akış termal profilinin tamamına dayanır. 02 pozisyondan 80 pozisyona kadar çift sıra konfigürasyonlar, taşınabilir cihazlarda, IoT modüllerinde ve kompakt endüstriyel kontrolörlerde karttan karta istifleme için esnek yüksek yoğunluklu çözümler sunar.

• İnce 1.27MM Adım Yüksek Yoğunluk:Geleneksel 2.54 mm konnektörlerin yarısı adımında, bu tasarım PCB alanı başına sinyal bağlantı yoğunluğunu iki katına çıkarır. 40 pozisyonlu çift sıra 1.27 mm konnektör, 20 pozisyonlu tek sıra 2.54 mm başlığın yaklaşık olarak aynı ayak izini kaplayarak önemli kart minyatürleştirmesini sağlar.

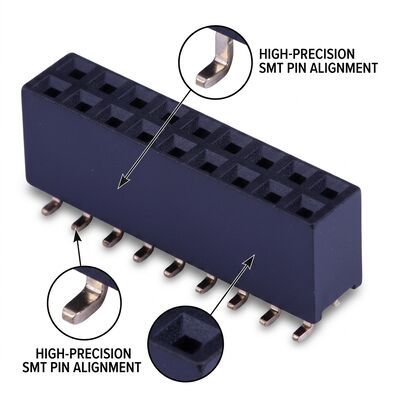

• Yeniden Akışa Uyumlu SMT Sonlandırma:Martı kanadı SMT uçları, standart lehim pastası şablonu işlemleriyle otomatik alım-yerleştirme montajı için optimize edilmiştir. Tüm uçlarda eşdüzlemlik 0.10 mm içinde korunur, bu da 260°C'ye kadar çıkan kurşunsuz yeniden akış profilleri sırasında tutarlı lehim ıslatmasını ve fileto oluşumunu sağlar.

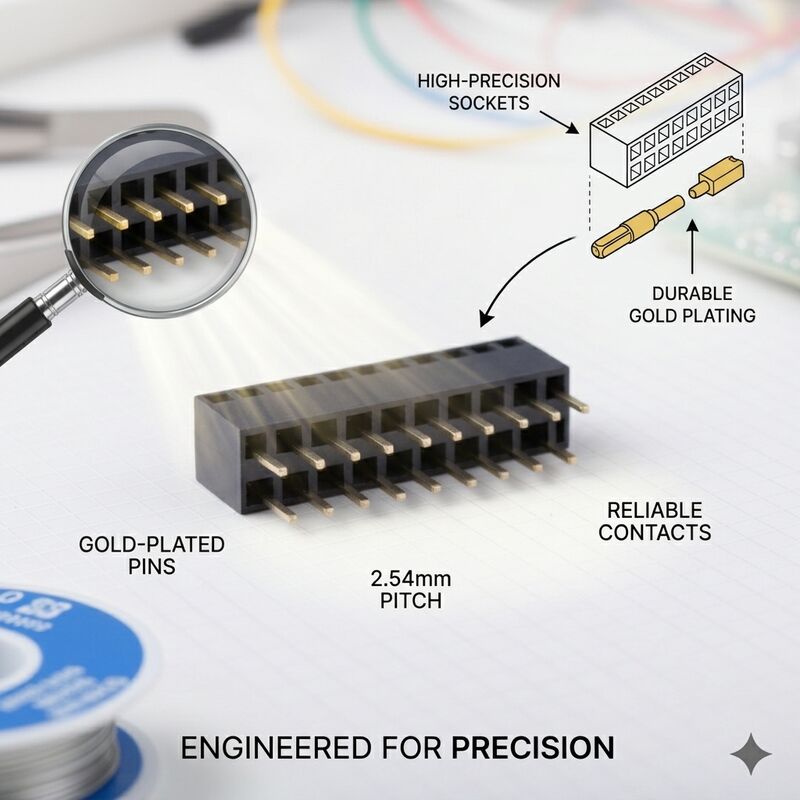

• Altın Flaş Kontak Sistemi:Nikel difüzyon bariyeri üzerinde düzgün altın flaş kaplama, kontak direncini 20mΩ'un altında tutarak, derecelendirilmiş 300 eşleşme döngüsü ömrü boyunca hem düşük seviyeli analog sinyaller hem de dijital iletişim veri yolları için kararlı sinyal bütünlüğü sağlar.
• PA6T Yüksek Sıcaklık Gövdesi:Cam elyaf takviyeli PA6T yalıtkanı, UL94V-0 yanıcılık sınıflandırmasına ulaşır ve tüm kurşunsuz yeniden akış döngüsü boyunca ihmal edilebilir boyutsal değişiklik sergileyerek, montaj sonrası güvenilir eşleşme hizalaması için pim pozisyon doğruluğunu korur.
• Otomatik Montaj Optimize Edildi:Net tanımlanmış vakum toplama bölgelerine sahip düz üst yalıtkan tasarımı, standart SMT yerleştirme nozulları tarafından güvenilir kullanım sağlar. 16 mm veya 24 mm taşıyıcı genişliklerine sahip bant ve makara ambalajı, tüm ana akım alım-yerleştirme platformlarıyla sorunsuz entegrasyon sağlar.

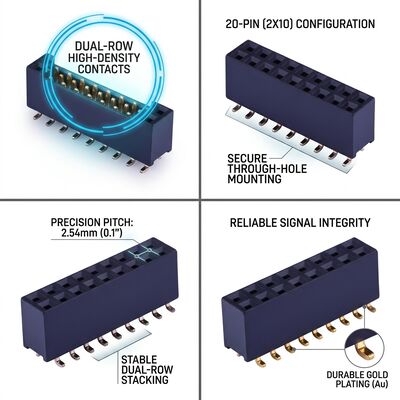

• Kapsamlı Pim Sayısı Kapsamı:04P (2x2) ila 80P (2x40) arasındaki geniş çift sıra pim sayısı aralığı, yalnızca birkaç sinyal hattına ihtiyaç duyan minyatür sensör modüllerinden düzinelerce paralel ara bağlantı gerektiren karmaşık veri toplama sistemlerine kadar çeşitli tasarım gereksinimlerini karşılar.

1.27 mm adım SMT dişi konnektör, elektronik endüstrisindeki minyatürleştirme zorluklarını ele alır. Akıllı telefonlar, tabletler ve giyilebilir elektronikler dahil olmak üzere taşınabilir tüketici cihazları, son derece kısıtlı muhafazalar içinde yüksek yoğunluklu ara bağlantılar için ince adımı kullanır. Nesnelerin İnterneti (IoT) sensör düğümleri, kenar bilgi işlem ağ geçitleri ve akıllı ev denetleyicileri, kompakt form faktörlerinde modüler PCB istifleme için bu konnektörleri kullanır. Tıbbi giyilebilir cihazlar, taşınabilir teşhis araçları ve implant iletişim modülleri, konnektörün küçük ayak izinden ve güvenilir SMT montajından yararlanır. Endüstriyel uygulamalar arasında kompakt PLC genişletme modülleri, uzaktan G/Ç blokları ve dağıtılmış sensör arayüz kartları bulunur. Ek dağıtım senaryoları arasında drone uçuş kontrolörleri, otomotiv ADAS kamera modülleri, katı hal aydınlatma sürücüleri ve yoğun karttan karta ara bağlantılar gerektiren taşınabilir test ve ölçüm cihazları yer alır.

CNJWY SMT dişi konnektörler, sorunsuz otomatik montaj entegrasyonu için endüstri standardı bant ve makara ambalajında tedarik edilir. Standart makara miktarları, pim sayısına bağlı olarak 500 ila 2.000 parça arasında değişir ve 330 mm çapındaki makaralar standart besleyici mekanizmalarını destekler. Tüm bileşenler, IPC/JEDEC J-STD-020 MSL Seviye 3 gereksinimlerini karşılayan nem bariyerli torbalarda kurutucu ve nem gösterge kartları ile paketlenir. ESD-güvenli iletken taşıyıcı bant, taşıma ve yerleştirme sırasında bileşen korumasını sağlar. Her üretim partisi, kurşun eşdüzlemliği, boyutsal uyumluluk ve yüzey kaplama kalitesi için otomatik optik incelemeye (AOI) tabi tutulur. CNJWY üretimi, tüm ürün hatlarında ISO9001:2015 sertifikalı olup UL, SGS, ROHS ve REACH uyumludur. Özel lehim pedi düzenleri, seçici altın kaplama kalınlıkları ve özel pim konfigürasyonları, OEM mühendislik destek ekibimiz aracılığıyla mevcuttur. Standart teslim süresi 7-10 iş günüdür ve minimum sipariş miktarı 2.000 adettir.
