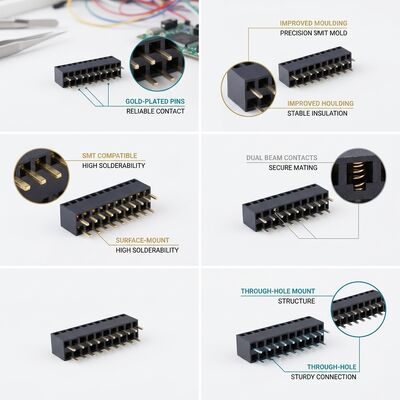

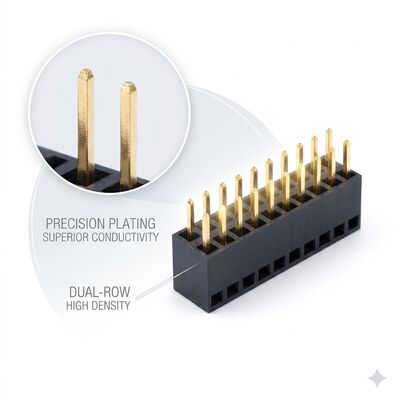

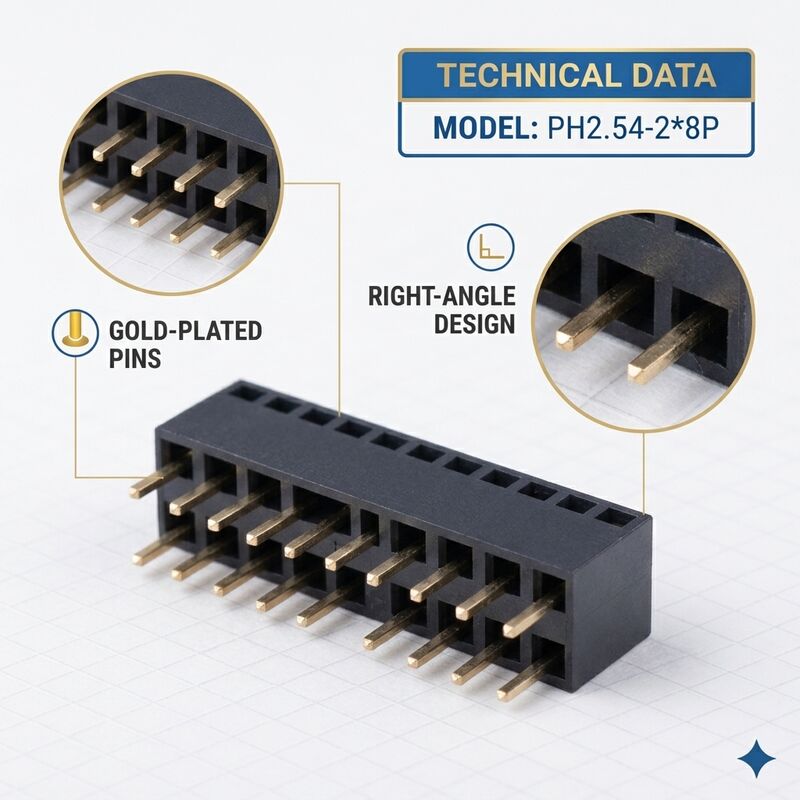

Çift Satır 2.54MM Sağ Köşeli Kadın Başlık Bağlayıcısı 04P-80P Altın Flash PA6T PCB Delik İçinden

CNJWY, dar alanlı 2.54MM hatveli dik açılı dişi konnektörünü sunar. Bu konnektör, dikey boşluğun kısıtlı olduğu kasalar ve arka panel mimarilerinde dik PCB eşleştirmesini kolaylaştırmak için tasarlanmıştır. Dik açı yönelimi, bağlantıları PCB yüzeyine paralel olarak yönlendirerek, yoğun elektronik paketleme için gerekli olan yatay karttan karta istifleme ve alt kart yapılandırmalarına olanak tanır. Her çift sıralı konnektör, uzun hizmet ömrü boyunca güvenilir, düşük dirençli eşleştirme için altın flaş kaplamalı hassas biçimli fosfor bronz kontaklar içerir. PA6T cam elyaf takviyeli termoplastik gövde, lehimleme sırasında olağanüstü termal kararlılık ve yüksek çalışma sıcaklıklarında uzun süreli boyutsal tutarlılık sağlar. 04P (2x2) ile 80P (2x40) arasındaki çift sıralı konfigürasyonlarla sunulan bu konnektör serisi, endüstriyel, otomotiv ve bilgi işlem uygulamalarında yüksek yoğunluklu ara bağlantı gereksinimlerini karşılar.

• Yer Tasarruflu Dik Açı Tasarımı: 90 derecelik yönelim, PCB'nin dik bir konfigürasyonda eşleştirilmesine olanak tanır ve birbirine bağlı montajların dikey yükseklik profilini önemli ölçüde azaltır. Bu, kart istifleme yüksekliğinin ciddi şekilde sınırlı olduğu ince kasalar, 1U rafa monte edilmiş ekipmanlar ve kompakt gömülü sistemler için kritik öneme sahiptir.
• Çift Sıralı Yüksek Yoğunluklu Konfigürasyon: İki paralel kontak sırası, aynı PCB ayak izi içinde tek sıralı alternatiflere kıyasla sinyal yoğunluğunu etkili bir şekilde ikiye katlar, kart boyutlarını veya konnektör sayısını artırmadan daha fazla ara bağlantı sağlar.
• Altın Flaş Kaplamalı Kontakları: Nikel bariyer üzerinde tutarlı altın flaş kaplama, 300 eşleştirme döngüsü boyunca kontak direncini 20mΩ'nın altında tutarak oksidasyon, sürtünme korozyonu veya çevresel kirlenmeden kaynaklanan sinyal bozulmasını önler.
• Yüksek Sıcaklık PA6T Yalıtkanı: %30 cam elyaf ile güçlendirilmiş UL94V-0 dereceli PA6T termoplastik, 10 saniye boyunca 260°C'lik tepe yeniden akış sıcaklıklarına dayanır, bükülme veya bozulma olmadan hem kurşunsuz dalga lehimleme hem de manuel montaj süreçleriyle tamamen uyumludur.
• Kapsamlı Pin Sayısı Aralığı: 04 konumlu (2x2) mini konnektörlerden 80 konumlu (2x40) yüksek yoğunluklu ara bağlantılara kadar tasarımcılar, gereken tam pin konfigürasyonunu seçebilirler. Özel pin atama gereksinimleri için tek sayılı çift sıralı varyantlar da mevcuttur.
• Güvenli Delikten Sabitleme: Delikten dik açılı sonlandırma, PCB'ye sağlam mekanik sabitleme sağlar, mobil veya endüstriyel ekipmanlarda yüzeye monte tasarımlarda oluşabilecek yanal kuvvetlere ve titreşim kaynaklı konnektör gevşemesine direnir.

Çift sıralı dik açılı dişi konnektör, kısıtlı dikey alanlarda yüksek ara bağlantı yoğunluğu gerektiren uygulamalarda üstündür. Telekomünikasyon altyapısında, rafa monte anahtarlar ve yönlendiricilerdeki hat kartlarını arka panellere bağlar. Endüstriyel otomasyon sistemleri, PLC genişletme modülleri, HMI arayüz kartları ve dağıtılmış G/Ç düğümleri için bu konnektörleri kullanır. Bilgi işlem uygulamaları arasında sunucu anakart başlıkları, GPU yükseltici bağlantıları ve gömülü tek kartlı bilgisayar genişletme bağlantı noktaları bulunur. Otomotiv elektroniği, motor kontrol ünitelerinde (ECU'lar), gövde kontrol modüllerinde ve bilgi-eğlence sistemi ara bağlantılarında çift sıralı dik açılı başlıklar kullanır. Hasta monitörleri, teşhis görüntüleme ekipmanları ve laboratuvar analizörleri dahil olmak üzere tıbbi cihazlar, konnektörün güvenilirliğinden ve kompakt ayak izinden yararlanır. Ek dağıtımlar arasında havacılık aviyonikleri, deniz navigasyon elektroniği, demiryolu sinyalizasyon sistemleri ve yenilenebilir enerji invertör kontrol kartları yer alır.

Tüm CNJWY çift sıralı dik açılı dişi konnektörler, pin sayısı konfigürasyonuna bağlı olarak her tüpte 15-45 konnektör bulunan antistatik koruyucu tüplerde paketlenir. Nakliye sırasında kurşun hasarını önlemek için yüksek pin sayılı varyantlar için ESD güvenli iletken tepsiler mevcuttur. Yüksek hacimli otomatik montaj müşterileri için, hassas cep boyutlarına sahip bant ve makara ambalajı talep üzerine temin edilebilir. Her üretim partisi, %100 pin paralellik denetimi, kontak direnci ölçümü ve eşleştirme kuvveti testi dahil olmak üzere kapsamlı kalite doğrulamasına tabi tutulur. CNJWY üretim tesisleri ISO9001:2015 sertifikalı kalite yönetim sistemleri kapsamında faaliyet göstermektedir ve tüm ürünler UL, SGS, ROHS ve REACH sertifikalarına sahiptir. Seçici altın kaplama kalınlığı, polarize anahtarlama seçenekleri ve standart olmayan pin uzunlukları dahil olmak üzere özel konfigürasyonlar, esnek OEM üretim hizmetimiz aracılığıyla desteklenmektedir. Standart teslimat 7-10 iş günüdür ve minimum sipariş miktarı 2.000 adettir.
