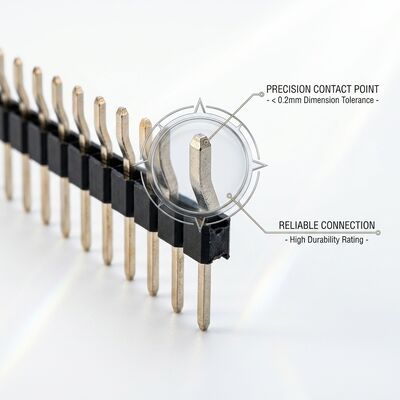

Yükseltilmiş İstifleme Çift Sıra Erkek Pin Konnektör 2.54mm Hatve Uzatılmış Yükseklik PCB Kart Ara Parçası

Yükseltilmiş İstifleme Çift Sıralı Erkek Pin Konnektörümüz 2.54mm Hatveli Uzatılmış Yükseklik PCB Kart Ara Parçası, zorlu elektronik uygulamalarda güvenilir karttan karta ve kablodan karta bağlantılar için tasarlanmış hassas mühendislikle üretilmiş bir ara bağlantı çözümünü temsil eder. Yüksek sıcaklığa dayanıklı PA6T termoplastik yalıtım ve hassas damgalanmış pirinç kontaklarla üretilen bu konnektör serisi, geniş bir çalışma koşulları yelpazesinde tutarlı elektriksel performans sunar. Her konnektör, uluslararası standartlara uygunluğu garanti etmek için temas direnci ölçümü, yalıtım direnci testi ve büyütme altında görsel inceleme dahil olmak üzere titiz kalite denetiminden geçer.

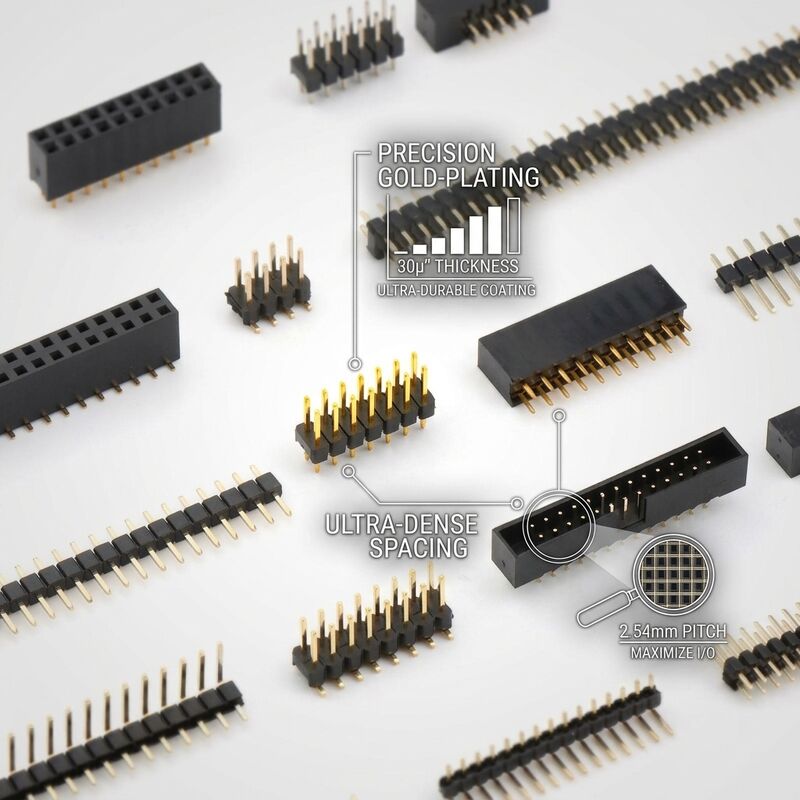

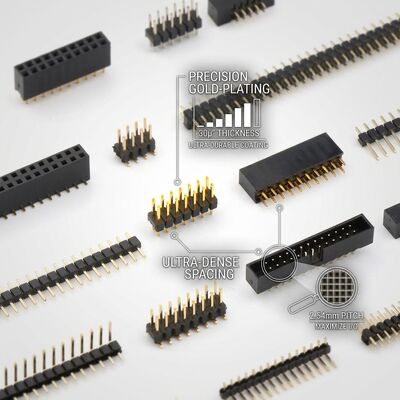

Temas sistemi, nikel alt kaplama üzerine seçici altın veya kalay kaplamalı, yüksek iletkenliğe sahip pirinç alaşımlı pimler kullanır ve endüstri standartlarını aşan üstün korozyon direnci ve güvenilir eşleşme döngüleri sağlar. Otomatik montaj hatlarımız, yüksek hacimli üretim ortamlarında başarılı PCB montajı için kritik faktörler olan tutarlı pim hizalamasını ve düzlemselliği sağlayan hassas yerleştirme teknolojisi kullanır. Yalıtıcı gövde, %30 cam elyaf ile güçlendirilmiş UL94V-0 dereceli PA6T malzemeden kalıplanmıştır ve 105°C sürekli çalışma sıcaklığına kadar olağanüstü termal kararlılık sunarken boyutsal doğruluğu korur.

• Uzatılmış Yalıtıcı Yüksekliği: 7.0 mm ila 25.0 mm arasında özelleştirilebilir yalıtıcı gövde yüksekliği, istiflenmiş kart mimarilerinde bileşen boşluğu için hassas PCB'den PCB'ye aralık sağlar
• Uzun Pin Kuyruğu Seçeneği: 15.0 mm'ye kadar uzatılmış delikli kuyruklar, tam lehim bağlantısı bütünlüğünü korurken kalın PCB'leri ve çoklu kart istiflerini barındırır
• Mezzanine Ara Bağlantı Hazır: Mezzanine kart mimarilerinde güvenilir karttan karta bağlantılar sağlar, pin uzunluğu özelleştirmeleri belirli sistem istif yüksekliğiyle eşleşecek şekilde mevcuttur
• Termal Yönetim Dostu: Yükseltilmiş tasarım, istiflenmiş kartlar arasına monte edilen ısı üreten bileşenlerin konvektif soğutmasını iyileştirmek için PCB'ler arasında hava boşluğu oluşturur
• Anti-Wicking Tasarımı: Lehim kuyruklarındaki isteğe bağlı anti-wicking özelliği, dalga lehimleme sırasında lehim akısının pime doğru göç etmesini önleyerek temas alanı bütünlüğünü korur
• Hizalama Kılavuzu Özelliği: Kör eşleşmeli mezzanine kart montajlarında hassas eşleşme hizalamasını sağlamak için uç konumlarda entegre hizalama direkleri veya kılavuz pimleri ile mevcuttur

Yükseltilmiş istifleme pin konnektörleri, PC/104 gömülü bilgisayar istifleri, VMEbus ve CompactPCI arka panel sistemleri ve endüstriyel PLC genişletme modülü arayüzleri dahil olmak üzere modüler elektronik sistem mimarilerinde kritik ara bağlantı bileşenidir. Uzatılmış yalıtıcı yüksekliği, alt PCB üzerine monte edilen elektrolitik kapasitörler, transformatörler ve soğutucular gibi yüksek bileşenlere olanak tanır, sınırlı muhafaza hacimleri içinde işlevselliği en üst düzeye çıkaran üç boyutlu devre paketlemeyi mümkün kılar. Bu konnektörler ayrıca, konnektör hizalaması için hassas karttan karta aralığın gerekli olduğu Arduino ve Raspberry Pi HAT genişletme kartı tasarımları ve yükseltilmiş ara bağlantıların ısı üreten güç aşamaları ile hassas kontrol elektroniği arasında titreşime toleranslı bağlantılar sağladığı, alan kısıtlı motor bölmesi kurulumlarındaki otomotiv ECU modül istifleri için de gereklidir.

Konnektörler, nakliye sırasında pim bükülmesini önlemek için belirli yalıtıcı yükseklik varyantına uyan yuva derinliklerine sahip antistatik tepsilerde paketlenir. Standart yükseklik yapılandırmaları için tüp ambalaj mevcuttur. Her paket, yalıtıcı yüksekliği ve pim düzlüğü doğrulaması için boyutsal inceleme raporları içerir. Anahtar teslimi mezzanine ara bağlantı çözümleri için önceden monte edilmiş erkek-dişi istifleme konnektör setleri ve eşleşen ara parça donanımı ve montaj vidaları dahil özel kit oluşturma hizmetleri mevcuttur.

Üretim tesisimiz, ISO 9001:2015 sertifikalı kalite yönetim sistemi altında, ham madde alımından bitmiş ürün sevkiyatına kadar kapsamlı izlenebilirlik ile faaliyet göstermektedir. Her üretim partisi istatistiksel proses kontrol izlemesine tabi tutulur ve talep üzerine uygunluk belgesi dokümantasyonu mevcuttur. Zamanında teslimat gereksinimlerini desteklemek için standart yapılandırmaların önemli bir envanterini tutarken, özel pin uzunlukları, kaplama seçenekleri ve paketleme formatları için esnek özelleştirme sunuyoruz. Mühendislik numuneleri, yeterlilik testi için 48 saat içinde mevcuttur ve teknik ekibimiz, konnektör seçimi ve PCB düzeni optimizasyonuna yardımcı olmak için uygulama mühendisliği desteği sağlar. Bir on yıldan fazla konnektör üretim tecrübesiyle, hacimli üretim programları için rekabetçi fiyatlandırmayı korurken performans beklentilerini aşan ara bağlantı çözümleri sunmaya kararlıyız.
