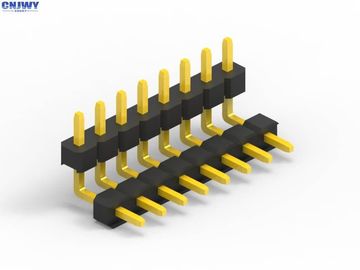

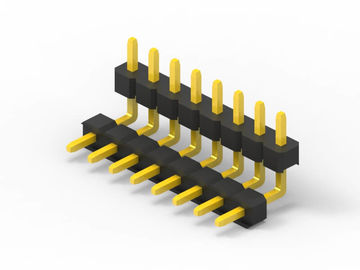

2.54mm Erkek Pin Başlığı Bağlantısı Çift Siyah Plastik Kare Pin Sağ Köşede
PCB konektörü nedir?
Basılı devreler tahtası konektörleri, PCB'lere monte edilmiş bağlantı sistemleridir.ya da ekipmanın yapısında başka bir kaynaktan PCB'ye veya ondanPCB'lerin birbirine sabit olarak bağlı olmadığı ve daha sonra bir üretim sürecinde monte edilebileceği için, üretime yönelik tasarımı kolay bir yöntem sunarlar.
PCB Bağlantısı yönelimleri
PCB Connector terimi, tipik olarak dikdörtgen bir düzende olan temel bir çok düğümlü bağlantı sistemini ifade eder.PCB konektörleri bir çift çiftleme ya board-to-board veya kablo-to-board (kable-to-board) için olacaktır. Board-to-board düzenleri, hepsi 90 derece artışlara dayanan çeşitli PCB bağlantı yönelimleri verebilir:
- Paralel veya mezzanine her iki bağlantı da dikey yönelimlidir.
- 90 Derece, Sağ Köşede, Ana tahtadan kız tahtasına bir bağlantı dikey, bir yatay;
- 180 Derece, Koplaner, Kenardan Kenara ̇ her iki konektör de yatay yönelimlidir.
PCB Bağlantıları için diğer isimler
PCB Bağlantıları, PCB Bağlantı Ürünü olarak da bilinir. Bağlantının iki tarafı için de özel terimler kullanılır. Erkek PCB Bağlantıları genellikle Pin Başlıkları olarak adlandırılır,Çünkü onlar sadece bir dizi iğne.Kadın PCB bağlantıları Soket, Alıcı veya hatta (biraz kafa karıştırıcı) Başlık Alıcı olarak adlandırılabilir.
Özellikler:
| Bağlantı tipi |
Başlık |
| İletişim türü |
Erkek Pin |
| Çıkış |
2.54mm ((0.1') |
| Kullanılabilir iğne |
2 Pin'den 100 Pin'e |
| Bağlantı Adı |
PCB konektörü |
| Montaj Tipi |
Çukurdan |
| Satır sayısı |
1 |
| İptal |
Kaynatma |
| İletişim Bitir |
Altın Nikel Üzerinde |
| Çalışma sıcaklığı |
-40°C - +105°C |
| İzolasyon malzemesi |
PA6T UL94V-0 |
| Mevcut Rating |
3.0A |
| Voltajı Dayan |
500V AC/DC |
| İzolasyon Rengi |
Siyah |
| İletişim malzemesi |
Bakır alaşımı |
Neden CNJWY'yi seçtiniz:
1. 20pcs ücretsiz örnekler, tekrar sipariş müşteri için, gerekirse prototip projesi için 20pcs'den fazla örnek sağlayacağız.
2Müşterilerimizin ihtiyaçları için en uygun bileşenleri tedarik etmelerine olan güvenini takdir ediyoruz.
3Amacımız sizin için kaynak bağlantısını kolaylaştırmak.
4. CONNJWY, vaat ettiğimiz şeyleri yerine getirmek için yıllar içinde çok yol kat etti ve şimdiye kadar başardıklarımızdan gurur duyuyor.
5.Bileşen çözümleri için tek durak kaynağınız.
Ürün Kullanımı:
Araç, tıbbi ekipman, bilgisayar gibi farklı endüstrilerde yaygın olarak kullanılan erkek iğne başlığı. Aşağıdaki resim uygulama senaryolarıdır.Daha fazla ayrıntı için doğrudan satış ekibimizle iletişime geçebilirsiniz.
