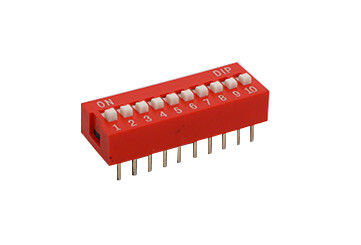

DS-08P 25mA 16 Pin Dubleks 2.00mm İnme Pin Başlık Konektörü

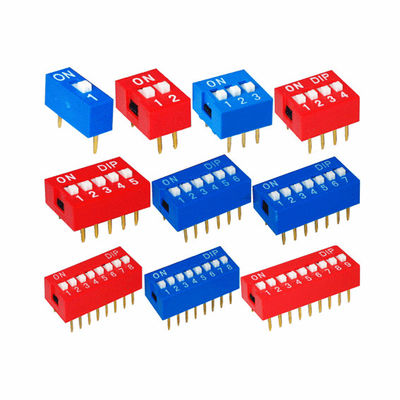

Besleme Çevirme Anahtarı pin DS-08P kırmızı ve mavi altın kaplama 8-bit 16-pin dubleks, uzun ömürlü ve kaliteli

Mekanik özellikler:

1. Çalışma kuvveti: 8N (maksimum)

2. Düğme stroku: 2.00mm
3. Servis sıcaklığı: -20 ℃ ~ + 70 ℃

4. Depolama sıcaklığı: -40 ℃ ~ + 85 ℃

Elektrik performansı:

1. Elektriksel ömür: 24VDC gerilim ve 25mA akım altında test edilmiştir, 2000 kez ileri geri hareket edebilir.
2. Seyrek anahtarlama için anma akımı: 100mA, 50VDC.
3. Sık anahtarlama için anma akımı: 25mA, dayanma gerilimi: 24VDC.
4. Temas empedansı: testten sonra başlangıç ​​değeri maksimum 50 m Ω maksimum 100 m Ω
5. İzolasyon direnci: minimum 100 m Ω, 500 VDC.

6. Basınç dayanımı: 500VAC / 1 dak
7. Kutuplar arası kapasitans: Maks.5pF

8. Döngü: tek kontak tekli seçim

Kaynak ve temizleme işlemi:

1. Tüm işlemler sırasında anahtarın "kapalı" konumda olduğundan emin olun.
2. El kaynağı: Sıcaklığı 320 ℃ 'de kontrol etmek için 30 watt lehim havyası kullanın ve kaynak süresi yaklaşık 2 saniyedir.
3. Dalga lehimleme: Önerilen lehimleme sıcaklığı 3-5 saniye 250 + 5 ℃'dur.
4. Temizleme işlemi: Ultrasonik dalga, daha iyi sonuçlar verebilen temizlik için kullanılır;
Buharlı temizlik kullanılırken, sıcaklık 51'u geçmemelidir.
